Подшипник генератора
08.08.2018
Подшипник генератора: полная разборка.
Поскольку подшипник генератора по умолчанию является расходной стандартной деталью, после выработки ресурса ротор может заклинить. Однако задолго до этого водитель услышит гул, и сможет своевременно произвести обслуживание генератора своими силами.
Поскольку подшипник генератора по умолчанию является расходной стандартной деталью, после выработки ресурса ротор может заклинить. Однако задолго до этого водитель услышит гул, и сможет своевременно произвести обслуживание генератора своими силами.
При обслуживании агрегата необходимо знать, какие подшипники стоят на генераторе, и какая обойма каждого из них запрессовывается. Для повышения межремонтного периода подшипники смазываются в момент установки на заводе или при замене пользователем. Считается, что этого количества достаточно на весь ресурс элементов качения.
Периодичность замены подшипников определяется на слух:

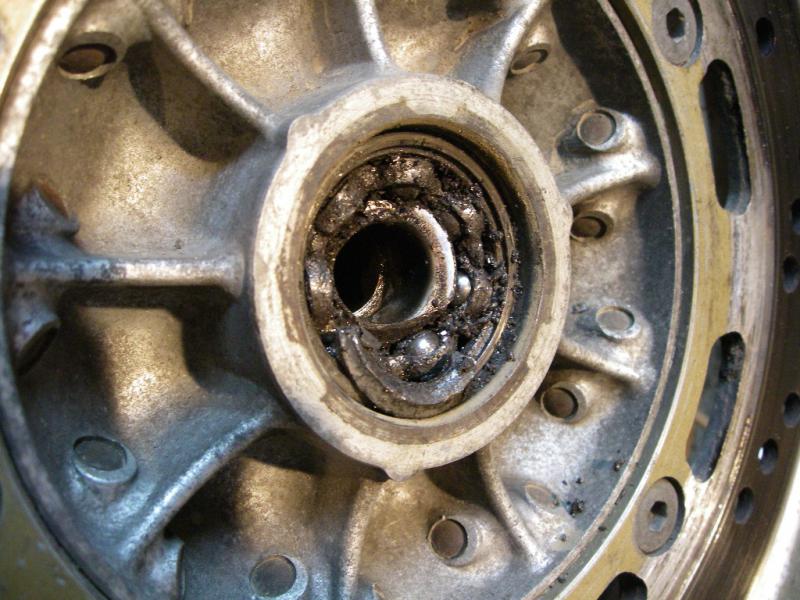

• если генератор шумит, значит, произошла выработка обоймы;
• перед заклиниванием гудит подшипник генератора достаточно долго, поэтому у владельца обычно хватает времени, чтобы не доводить до этого.
Внимание: На слух обычно трудно определить, какой из двух подшипников пришел в негодность, поэтому меняются элементы качения комплектом – передний и задний.
Особенностями конструкции генератора являются:
• один подшипник назван передним, так как впрессован наружной обоймой в соответствующую (переднюю) крышку генератора;
• второй надет на вал с натягом с обратной стороны, называется задним, находится возле коллекторной группы;
• перед тем, как поменять стандартные расходные детали качения, необходимо подготовить специальный инструмент;
• чтобы добраться к деталям качения, придется вначале снять генератор, а затем произвести его полую разборку.

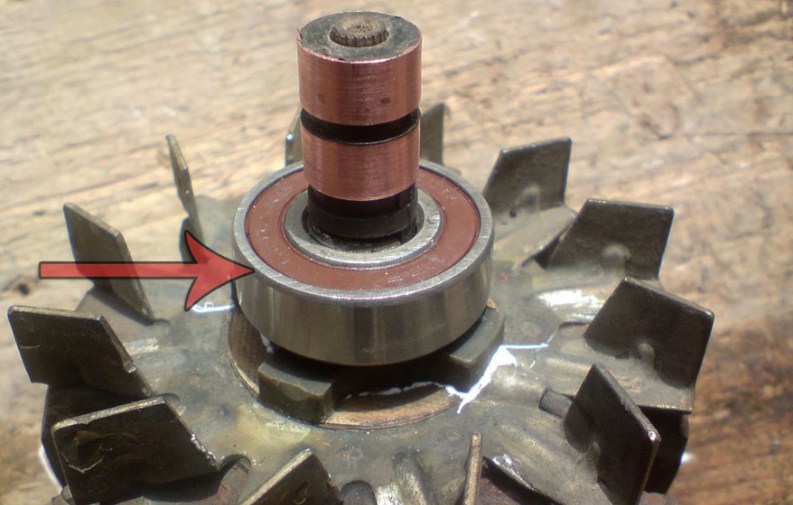

Задний подшипник генератора
Замена подшипников собственными силами
Если ремонт генератора производится собственными силами, основными проблемами становятся:
• как снять передний подшипник генератора – часто завальцовывается в корпус передней крышки, усложняется запрессовка нового изделия, так как часть корпуса разрушается при демонтаже;
• снятие заднего подшипника – нужен съемник, имеющий подходящие размеры.
Однако если в генераторе загудело, действовать нужно быстро, пока ротор окончательно не заклинило.
Демонтаж генератора
На некоторых автомобилях генератор можно снять через капот, на других, например, ВАЗ 2112, потребуется эстакада, яма либо подъемник. Последовательность демонтажа выглядит следующим образом:
1. отключение клеммы «–» от аккумулятора;
2. ослабление гайки натяжителя;
3. демонтаж ремня генератора;
4. отключение клемм бортовой системы от демонтируемого узла;
5. снятие защиты двигателя;
6. откручивание двух крепежных болтов снизу;
7. извлечение генератора снизу.

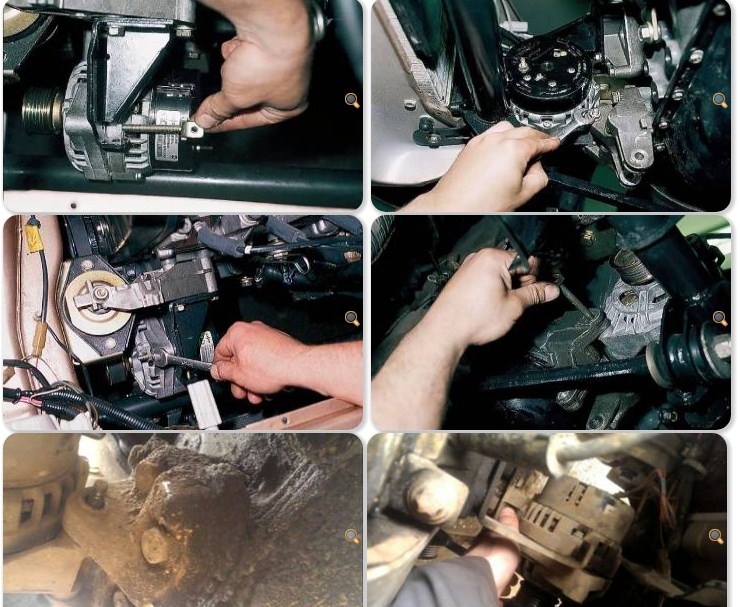

Демонтаж генератора пошагово
После этого ремонт продолжается на столе или в тисках. На данном этапе размеры, которые имеет передний и задний подшипник генератора, пользователю еще неизвестны, если отсутствует мануал.
Так как проверить на биение подшипник генератора можно только после полной разборки, необходимо придерживаться последовательности действий:
1. нанесение меток – маркером, краской или цветным лаком для ногтей отмечается взаимное расположение кожуха, передней крышки и корпуса;
2. демонтаж шкива – ротор аккуратно блокируется отверткой от прокручивания, шкив отворачивается ключом;
Так как проверить на биение подшипник генератора можно только после полной разборки, необходимо придерживаться последовательности действий:
1. нанесение меток – маркером, краской или цветным лаком для ногтей отмечается взаимное расположение кожуха, передней крышки и корпуса;
2. демонтаж шкива – ротор аккуратно блокируется отверткой от прокручивания, шкив отворачивается ключом;

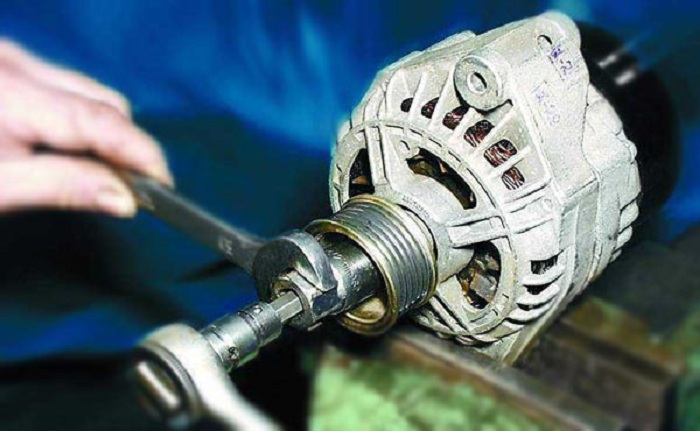

Снятие шкива
3. снятие кожуха – он обычно фиксируется защелками, которые нужно откинуть отверткой, чтобы снять указанную деталь;
4. демонтаж передней крышки – отверткой откручиваются винты.
3. снятие кожуха – он обычно фиксируется защелками, которые нужно откинуть отверткой, чтобы снять указанную деталь;
4. демонтаж передней крышки – отверткой откручиваются винты.

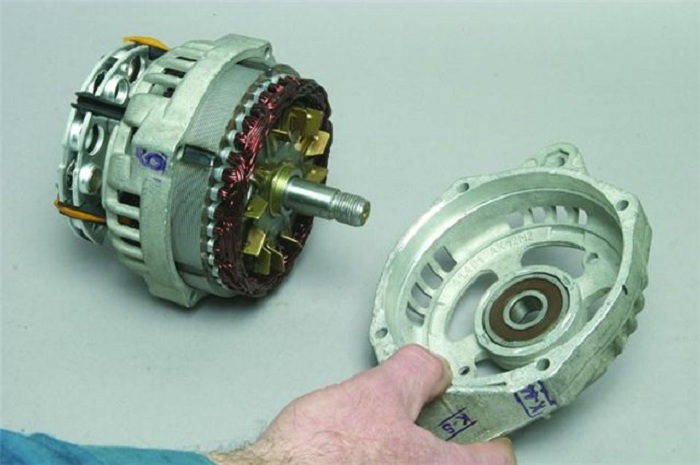

Снятие передней крышки
Под кожухом расположен регулятор напряжения, диодный мост, фиксаторы щеток, конденсатор. Прежде, чем заменить подшипник, следует проконтролировать износ щеток, работоспособность диодного мостика и реле напряжения, чтобы увеличить следующий межремонтный период. Внимание: Якорь (ротор) извлекается из статорной обмотки с насаженным на вал задним подшипником, передний при этом остается внутри соответствующей крышки.
Перед заменой стандартных расходников необходимо проверить подшипники:
• задний – пальцами прокручивается наружная обойма, которая не должна издавать при вращении посторонних звуков, и не иметь люфта;
• передний – здесь, наоборот, прокручивается внутренняя обойма и контролируется люфт при раскачивании подшипника внутри посадочного места пальцами.
Если по результатам предыдущего теста требуется замена переднего подшипника генератора, старое стандартное изделие извлекается из передней крышки:
• закрепить крышку в тисках;
• или использовать специальный съемник.
При наличии вальцовки этот фиксирующий элемент разбивается безвозвратно.

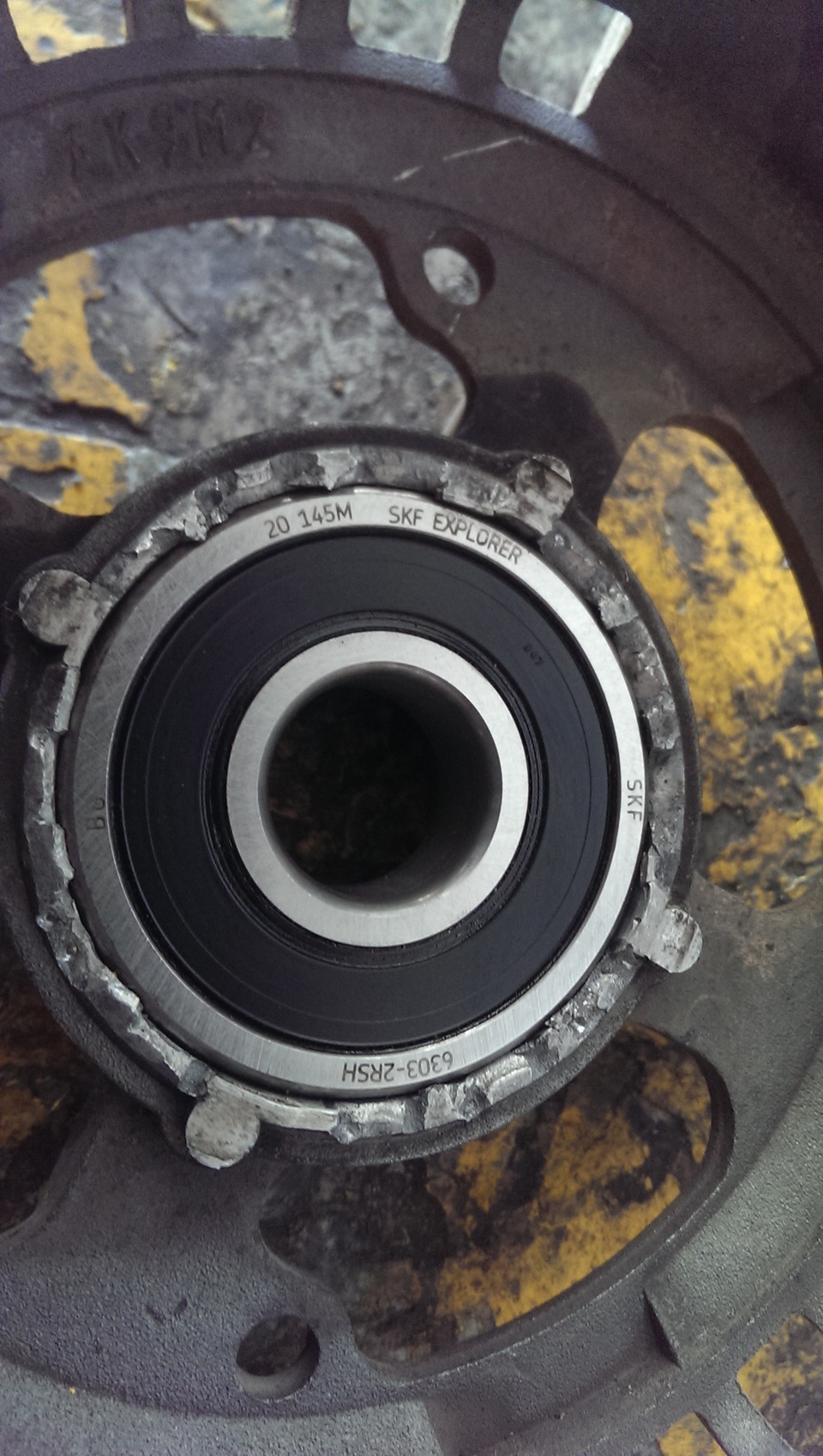

Сбитая вальцовка
После того, как владелец снял выработавший ресурс подшипник, внутрь передней крышки монтируется новый:
1. крышка переворачивается внутренней стороной вверх;
2. посадочная поверхность обрабатывается герметиком;
3. на наружную обойму устанавливают втулку подходящего диаметра;
4. легкими ударами забивают подшипник внутрь посадочного места до упора или нагревают крышку и сажают подшипник;
5. смазываем шарики между обоймами или набиваем смазку в специальные отверстия.
Проверенный на биение подшипник готов к эксплуатации, сборка осуществляется в обратной последовательности.
Производится замена заднего подшипника генератора следующим образом:
• демонтаж своими руками – губки съемника обхватывают наружную обойму, вращением центрального винта подшипник стягивается с посадочного места;
• установка – стандартное изделие насаживается на вал, на внутреннюю обойму устанавливается втулка подходящего диаметра, после чего, по ее поверхности производится постукивание молотком.
Затем остается смазать подшипник и проконтролировать биение, вращение наружной обоймы. Подшипник закрытого типа или с резиновыми уплотнениями уже смазанный на заводе, что снижает время ремонта и его бюджет.
Прежде чем поменять подшипник на новое стандартное изделие, его нужно купить. Маркировка этих стандартных расходных деталей сложная, цифры в ней расшифровываются по специальным таблицам. Причем обозначения подшипников по ГОСТ 3189 не совпадают с маркировкой зарубежных производителей, поэтому пользователю необходимо знать следующие нюансы:
• маркировка состоит из трех частей (основная, левая, правая), и блоков внутри них;
• в левой и основной части блоки расположены справа налево, а в правом блоке наоборот, слева направо;
• в автомобилях передний подшипник генератора чаще всего имеет обозначение основной части 302 или 303, а задний 202 либо 203;
• обычно используются радиальные шариковые модификации с кодом 0 (0302 или 0202) либо шариковые радиально-упорные с кодом 6 (6303 и 6203);
• поэтому для указанных параметров расшифровать размеры можно по нижней таблице;
• для подшипников иностранного производства применяется схожая маркировка.
Основная проблема автолюбителя при самостоятельном ремонте – многообразие типоразмеров подшипников внутри генератора:
• угадать маркировку до разборки, когда машина еще на ходу, сложно;
• после демонтажа и разборки генератора размеры и маркировка известны владельцу, но ехать в магазин приходится на другой машине;
• в некоторых магазинах продавцы практикуют удобную систему – автовладелец забирает 4 подшипника 202, 203, 302 и 303, возвращает два из них обратно.
В виду многообразия брендов и марок авто, различной мощности и конструкции генераторов, проще изучить мануал перед заменой подшипников. В нем маркировка этих стандартных деталей и адекватные варианты замены указаны в обязательном порядке.

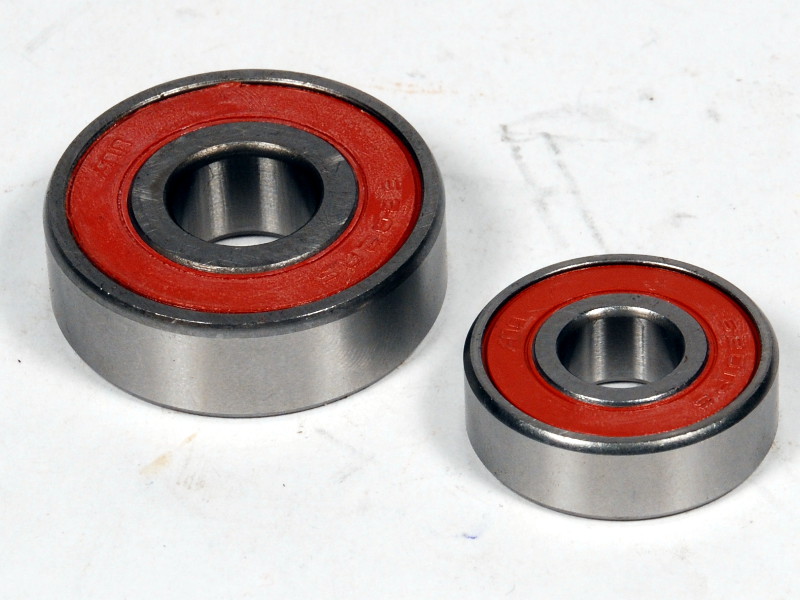

В старых ВАЗ 2110 генератор комплектовался подшипниками 302 и 202 2RS, в новых используется генератор с другим валом, потребуются стандартные изделия 303 и 203, соответственно.
1. крышка переворачивается внутренней стороной вверх;
2. посадочная поверхность обрабатывается герметиком;
3. на наружную обойму устанавливают втулку подходящего диаметра;
4. легкими ударами забивают подшипник внутрь посадочного места до упора или нагревают крышку и сажают подшипник;
5. смазываем шарики между обоймами или набиваем смазку в специальные отверстия.
Проверенный на биение подшипник готов к эксплуатации, сборка осуществляется в обратной последовательности.
Производится замена заднего подшипника генератора следующим образом:
• демонтаж своими руками – губки съемника обхватывают наружную обойму, вращением центрального винта подшипник стягивается с посадочного места;
• установка – стандартное изделие насаживается на вал, на внутреннюю обойму устанавливается втулка подходящего диаметра, после чего, по ее поверхности производится постукивание молотком.
Затем остается смазать подшипник и проконтролировать биение, вращение наружной обоймы. Подшипник закрытого типа или с резиновыми уплотнениями уже смазанный на заводе, что снижает время ремонта и его бюджет.
Прежде чем поменять подшипник на новое стандартное изделие, его нужно купить. Маркировка этих стандартных расходных деталей сложная, цифры в ней расшифровываются по специальным таблицам. Причем обозначения подшипников по ГОСТ 3189 не совпадают с маркировкой зарубежных производителей, поэтому пользователю необходимо знать следующие нюансы:
• маркировка состоит из трех частей (основная, левая, правая), и блоков внутри них;
• в левой и основной части блоки расположены справа налево, а в правом блоке наоборот, слева направо;
• в автомобилях передний подшипник генератора чаще всего имеет обозначение основной части 302 или 303, а задний 202 либо 203;
• обычно используются радиальные шариковые модификации с кодом 0 (0302 или 0202) либо шариковые радиально-упорные с кодом 6 (6303 и 6203);
• поэтому для указанных параметров расшифровать размеры можно по нижней таблице;
• для подшипников иностранного производства применяется схожая маркировка.
Основная проблема автолюбителя при самостоятельном ремонте – многообразие типоразмеров подшипников внутри генератора:
• угадать маркировку до разборки, когда машина еще на ходу, сложно;
• после демонтажа и разборки генератора размеры и маркировка известны владельцу, но ехать в магазин приходится на другой машине;
• в некоторых магазинах продавцы практикуют удобную систему – автовладелец забирает 4 подшипника 202, 203, 302 и 303, возвращает два из них обратно.
В виду многообразия брендов и марок авто, различной мощности и конструкции генераторов, проще изучить мануал перед заменой подшипников. В нем маркировка этих стандартных деталей и адекватные варианты замены указаны в обязательном порядке.
В старых ВАЗ 2110 генератор комплектовался подшипниками 302 и 202 2RS, в новых используется генератор с другим валом, потребуются стандартные изделия 303 и 203, соответственно.
